0512-66159259

skd11热处理硬度多少范围正常?

2021-09-28 13:58上一篇 |下一篇

    skd11热处理硬度多少范围正常?
  SKD11的硬度随着不同的淬火+回火工艺会得到不同的硬度,如下:

  淬火:先预热700~750℃,再加热至1000~1050℃在静止空气中冷却,如钢具厚度在6寸以上者加热至980~1030℃在油中淬硬更佳。

  回火:加热至150~200℃,在此温度中停留,然后在静止空气中冷却。

  硬度:HRC 61以上。

  退火:加热至800~850℃,在此温度停留1~3小时,在炉中任其渐冷。

  锻制:1050~950℃。

  淬火、回火规范

  淬火温度1010°C,空冷.回火温度200℃,硬度58~60HRC。

skd11热处理硬度多少范围正常?

  SKD11属于日标高碳高铬型冷复作模具钢,执行标准:JIS G4404-2006

  SKD11具有良好的韧性与抗高温疲劳性能能承受温度聚变,适宜在高温下长期工作具有良好的切削性能和抛光性能,适用于冲载模及压印模各种剪刀、镶嵌刀片、木工刀片螺纹轧制模和耐磨滑块冷镦模具,热固树脂成型模,高级量规等深拉成型、冷挤压模具。

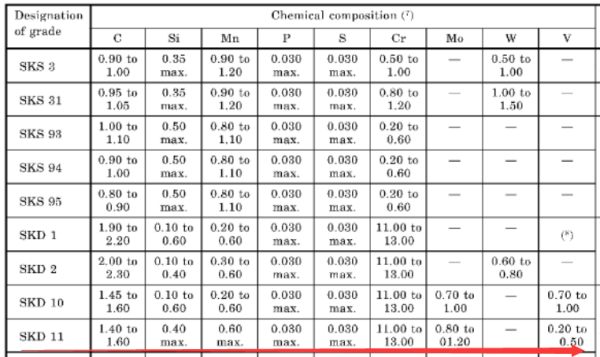

  SKD11化学成分如下图:

       skd11热处理硬度多少范围正常?
